Tout savoir sur l'arc interne

Publié le 13 mai 2022

L'arc électrique ou l’arc interne est un phénomène qui peut se produire lorsque les équipements électriques ne respectent pas les conditions d’utilisation pour lesquelles ils ont été conçus, s’il existe un défaut sur le matériel ou provenant d’une installation incorrecte. L’arc interne peut provoquer de graves dégâts humains et matériels. Il est donc important de comprendre comment s’en prémunir.

Les normes électriques, un premier gage de sûreté contre l'arc interne

Il existe de nombreuses normes afin d’encadrer la sécurité et la sûreté de vos équipements électriques. La première norme qui peut sécuriser vos installations est la EN-NF 61439. Son objectif est de mieux définir les « Ensembles d’appareillage à basse tension », tout en veillant à ce que les performances spécifiées soient effectivement atteintes. Elle vient remplacer la norme NF60439 ou encore la norme NF60439-1, qui ont connu des dérives.

Le premier conseil est donc de vérifier que vos installations électriques répondent à cette norme EN- NF 61439 qui garantit que leurs productions sont 100% vérifiée et réalisée par un constructeur d’ensemble ou un constructeur d’origine.

Le constructeur d’origine est un organisme qui a réalisé la conception d’origine et la vérification associée d’un ensemble. Le constructeur d’ensembles est un organisme qui a réalisé un ensemble et en prend la responsabilité. Il existe également d’autres normes qui sont gages de sécurité telles que :

  • NF61439-1 : Ensembles d’appareillage à basse tension
  • NF61439-2 : Ensembles d’appareillage de puissance
  • NF61439-3 : Tableaux de répartition

On peut également s’intéresser à la norme IEEE1584-2002, qui est une norme outils, qui permet de calculer l’énergie dégagée lors d’un arc interne, en fonction du réglage de la protection et de la distance de l’opérateur. Elle permet de :

  • Définir la tenue de l’opérateur selon la norme NFPA70E
  • Définir les marquages dans la zone de risque
  • Challenger le réglage des protections

Pour se prémunir de l’arc interne, il faut donc se renseigner régulièrement sur les normes actualisées du marché afin de vérifier que vos installations électriques y répondent et soient sécurisées.

Anticiper l'apparition d'arc interne grâce aux essais et tests de votre matériel électrique

Essai echauffement tableau electrique comecaLe constructeur d’origine réalise tout une gamme d’essais et de tests afin de vous garantir que les équipements électriques utilisés sont aux normes. Ils réalisent des tests au niveau de la construction ainsi que de la performance des équipements.

Tests à la construction : Résistance des matériaux et des parties, Degré de protection procuré par les enveloppes, Distances d'isolement et lignes de fuite, Protection contre les chocs électriques et intégrité des circuits de protection, Intégration des appareils de connexion et des composants, Circuits électriques internes et connexions, Bornes pour conducteurs externes.

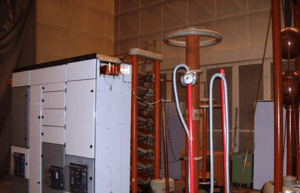

Essais à la tension de choc tableau electrique comeca

Tests de performance : Propriétés diélectriques, Vérification de l'échauffement, Tenue aux courts circuits, Compatibilité électromagnétique, Fonctionnement mécanique.

Les constructeurs d’origine vérifient également la résistance d’échauffement, pour garantir les performances des équipements, assurer une longue durée de vie des composants et qu’il n’y ait pas de déclenchement intempestif en exploitation. Ils réalisent aussi des essais à la tension de choc, pour connaître le niveau de la prochaine surtension du tableau, par exemple en cas d’orage.

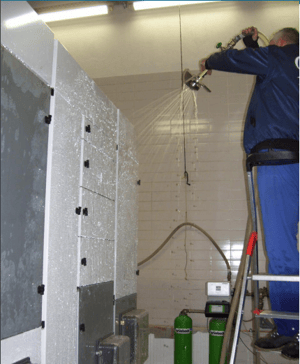

Essais dIP pénétration de leau tableau electrique comeca

Enfin, l’essai d’IP (degré de protection contre l'accès aux parties dangereuses et contre la pénétration de corps solides étrangers) permet de tester que l’eau ne pénètre pas dans l'ensemble. Pour cela, il faut protéger la face avant du disjoncteur ouvert et ne pas utiliser une enveloppe pré-testée et ni réaliser de perçages.

Le constructeur d’ensemble vérifie lors de la construction :

  • Degré de protection procuré par les enveloppes
  • Distances d’isolement et lignes de fuite
  • Protection contre les chocs électriques et intégrité des circuits de protection
  • Intégration des composants incorporés
  • Circuits électriques internes et connexions
  • Bornes pour conducteurs externes
  • Fonctionnement mécanique.

Pour tester les performances il doit vérifier les propriétés diélectriques, le câblage, le fonctionnement électrique et fonction.

Il effectue également les essais individuels tels que l'essai diélectrique, la continuité du circuit de protection et l'inspection / essai électrique.

Votre matériel électrique doit donc être garanti par le constructeur d’origine ou le constructeur d’ensemble, afin de vous assurer d’être prémunis de l’arc interne.

Le suivi de votre matériel électrique et son amélioration continue

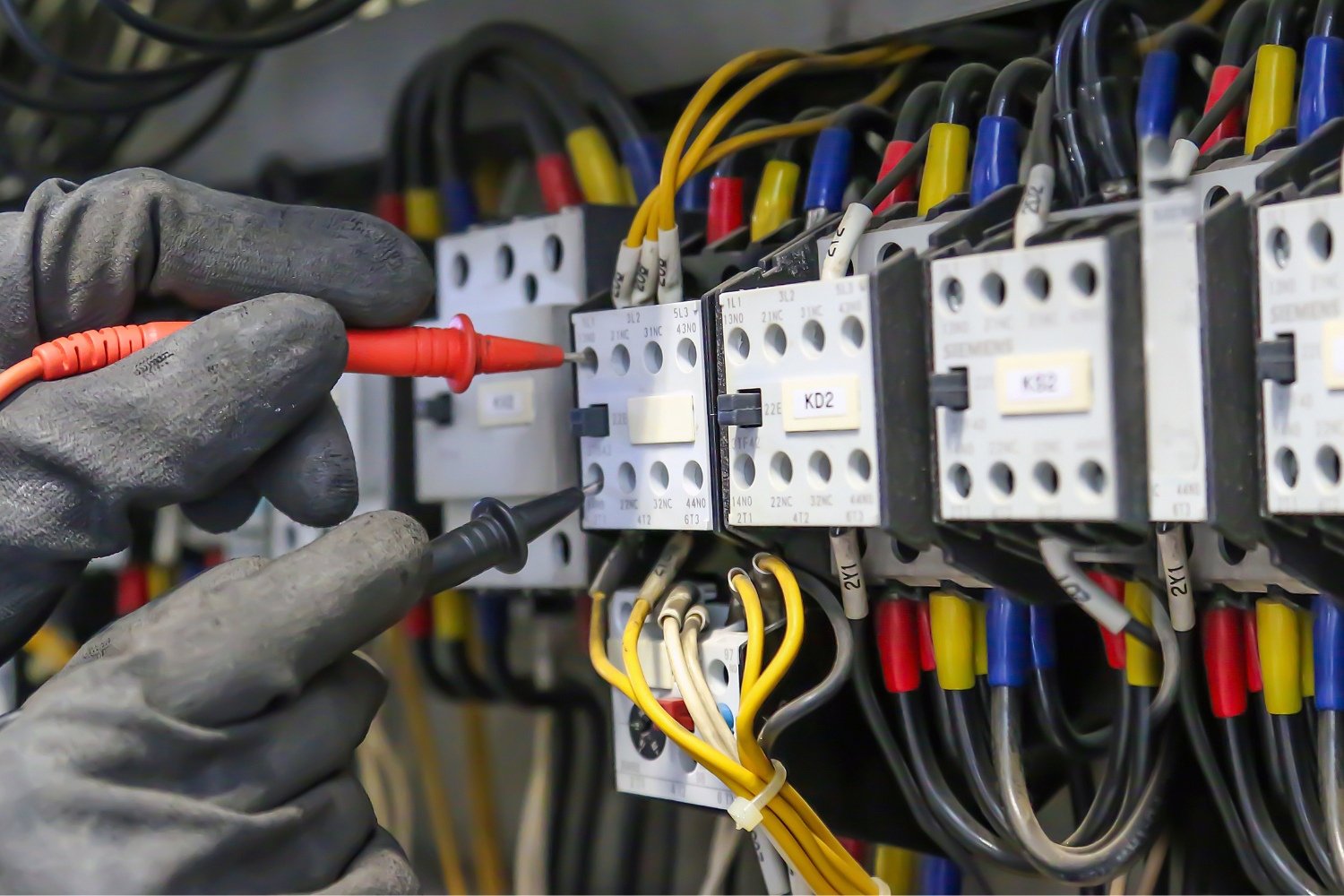

Révision Comeca de votre installation électrique pour vous prémunir de l'arc interne

Pour éviter d’être confronté à des accidents liés à l’arc interne, vous devez prévoir une révision continue de vos installations électriques. Il est essentiel de suivre et de faire évoluer votre matériel au fil du temps pour pouvoir détecter toute défaillance éventuelle. Pour cela il et conseillé d'entretenir votre matériel électrique grâce à un contrat de maintenance qui vous assure l'intervention régulière de professionnels formés aux dernières normes et types d'installation.Découvrez notre article sur nos contrats de maintenance  "Comment COMECA vous  aide à vous protéger des arrêts de production ?"

Comeca, Constructeur d’Origine Français

Comeca est à la fois un Constructeur d’Origine de plusieurs tableaux basse tension pour les clients les plus exigeants et un Constructeur d’Ensemble.

Notre activité est répartie sur toute la France et dédiée à des marchés tels que la production d'énergie (nucléaire, pétrolière, gaz et hydrogène), le transport, le bâtiment, la santé et l'industrie. Nous avons la capacité de gérer les gammes standards ainsi que les projets plus particuliers dans le respect des normes. Nous nous inscrivons dans une culture normative et sa promotion au sein du groupement GIMELEC dans une démarche de progrès. Découvrez nos offres de distribution électrique.

Téléchargez le pdf du livre blanc : Optimiser la durée de vie de son tableau électrique basse tension : pourquoi et comment ?
